无敌琪琪在线观看高清版,亚洲深深色噜噜狠狠爱网站,扒开她的内裤戳进她的蜜匀处

長程有序單通AAO模板產品介紹

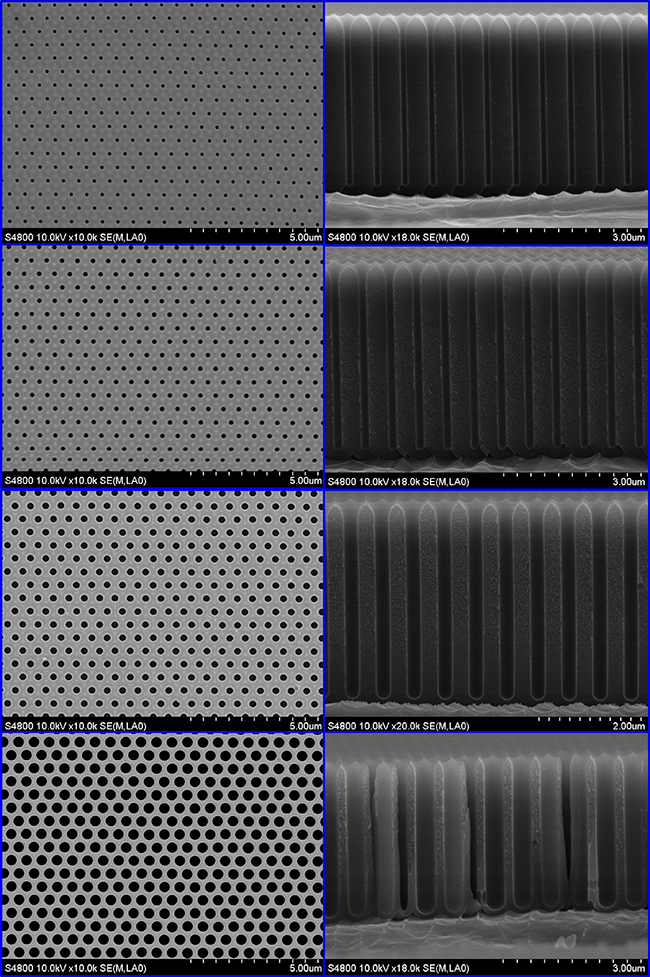

圖1. 長程有序單通AAO模板典型SEM圖。

傳統的單通AAO（Anodic Aluminum Oxide）模板為兩步氧化法制備，其特點是孔排列為短程有序結構，就像中國地圖里各個省份，為不規則形狀，每一個有序區域內部由六角形柱體氧化鋁（Al₂O₃）原胞組成，每個原胞中間有個圓形的小孔，有序區域大小一般為幾微米，區域內部孔排列方向基本一致。但是各個有序區域之間，孔的排列方式不同，有序區域的交界處為孔排列方式的突變位置，因此有序區域邊界孔并不是六角密排，因此孔的形狀就不是接近正圓形，而是拉長或畸形，缺陷區域的孔排列混亂，孔徑很不均勻，這是傳統兩步氧化法制備的AAO模板的固有特點。這種短程有序AAO模板適用于對孔的排列有序度不高、對孔直徑的均勻要求不高的應用場合。但是在需要嚴格控制納米結構的排列、尺寸、形狀的領域（如光子晶體），短程有序AAO就達不到要求，此時就需要長程有序AAO納米模板。長程有序AAO納米模板是由納米壓印輔助的條件下制備而來。圖1為典型結構的長程有序單通AAO模板的SEM圖。從AAO斷面圖可以看出，長程有序單通AAO模板膜孔道筆直平行，孔徑均勻一致。從正面SEM圖可以看出，它沒有像兩步氧化法獲得短程有序孔結構，而是孔排列長程有序，而且是在整個有效區域（尺寸約為10*10mm左右）孔排列完全統一。目前暫時提供孔排列六方密排，孔周期為600nm的這一種長程有序單通AAO模板，孔深和孔直徑有多個規格可供選擇。

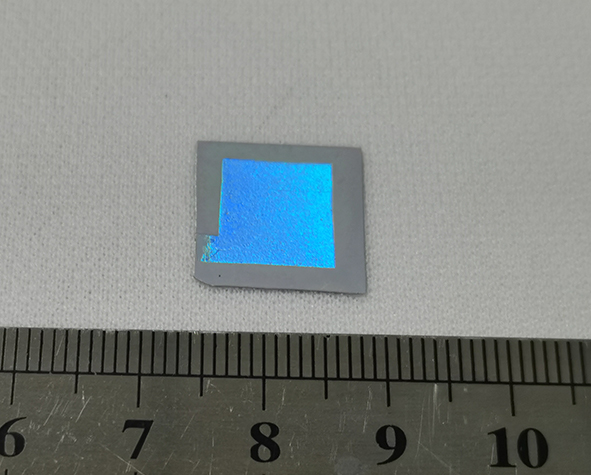

圖2.長程有序單通AAO模板產品實物圖。注意，圖中的顏色是在特定角度下拍攝的，這是由于光柵效應，在不同角度拍攝時可以呈現不同的顏色
圖2為長程有序單通AAO模板的實物照片，整個產品大小約為13*13mm，中部為有效AAO區域，有效面積大約為10*10mm，請注意，由于裁剪誤差，這些尺寸也不是特別精確，這一點請提前知悉。由于制備過程中的各種干擾，有效區域內的AAO會有一些微觀上的缺陷或劃痕等等缺陷，并不是百分之百完美無瑕的完全均勻的，這一點請提前知悉。

圖3. 長程有序單通AAO產品放置方向示意圖

與普通單通AAO類似，產品包裝盒貼有公司logo的為盒蓋，包裝時膜正面向上，如圖3所示。由于有鋁基底的支撐，樣品強度較高，可以用鑷子直接夾取，可以進行短時間的超聲清洗。注意切勿用手指直接接觸膜表面，否則手上的油脂或其它異物容易沾到膜表面，而且非常難以將其清洗干凈。
長程有序單通AAO模板產品包裝盒內正面朝上放置，上表面為有效AAO層，產品背面也有一層質量差的氧化鋁，請不要使用這層氧化層作為多孔模板。長程有序單通AAO膜可以采用5wt%的磷酸（40℃）進行慢速去除，或采用5~10wt.%的NaOH（常溫25℃）進行快速去除。

長程有序單通AAO模板可以采用SEM進行表征。由于AAO本身不導電，所以在SEM測試時請進行噴金處理。截面觀察時，可以將膜輕輕折彎成90°，彎折處形成新鮮斷面可供觀測。

目前暫時提供的產品規格如下（注：LOSP是“長程有序單通孔”的意思。孔直徑和孔深為標稱值，實際測試時孔直徑有誤差，不過誤差一般小于10%，孔深不同位置有時會有一些波動，也有一定的測試誤差。）：

型號	孔中心間距	孔直徑	孔深
LOSP600-150-3500	600nm	~150nm	3000~4000nm
LOSP600-200-3500	600nm	~200nm	3000~4000nm
LOSP600-300-3500	600nm	~300nm	3000~4000nm
LOSP600-400-3500	600nm	~400nm	3000~4000nm
LOSP600-150-4500	600nm	~150nm	4000~5000nm

国产精品久久久久精品香港乳瀑瀑,国内破女处破苞视频hd,久久男人av资源站,日本肉体裸交XXXXBBBB
